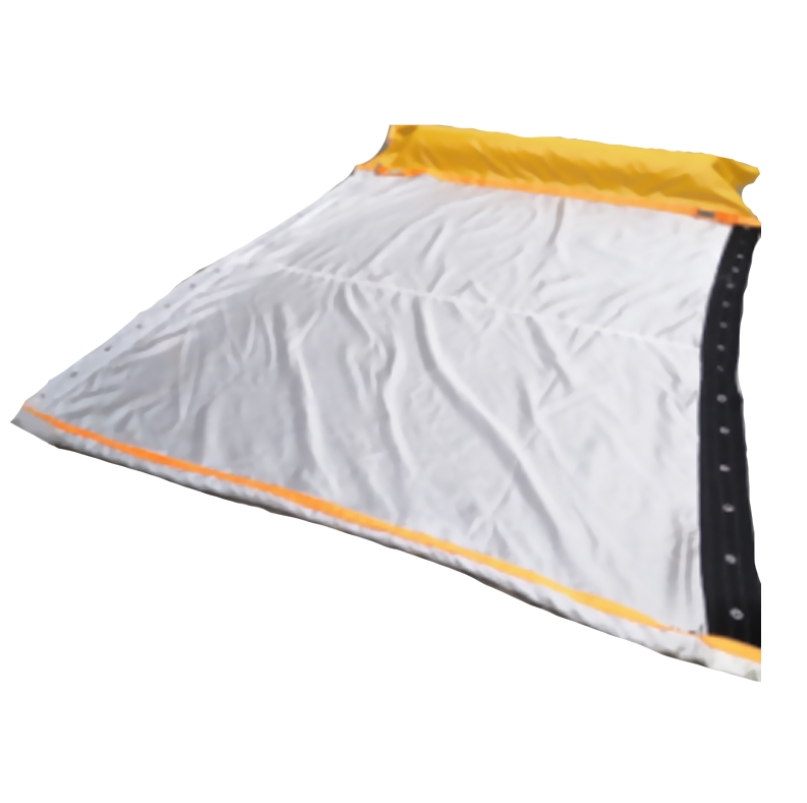

Rèm chắn bùn PVC Jiahe FWP3100 – Silt Curtain 20m

Rèm chắn bùn PVC Jiahe FWP3100 là hệ thống hàng rào nổi trên mặt nước, được thiết kế để hạn chế bùn, phù sa và các hạt cặn lơ lửng phát tán khỏi khu vực thi công hoặc khu vực có xáo trộn đáy nước.

Sản phẩm có chiều dài tiêu chuẩn 20 m, tổng chiều cao 615 mm, trong đó phần nổi trên mặt nước – freeboard – cao khoảng 185 mm và phần rèm chìm dưới nước – draft – sâu khoảng 430 mm.

FWP3100 phù hợp với các công trình thi công ven sông, hồ, cảng, khu vực nạo vét, san lấp, sửa chữa cầu cảng hoặc những vị trí có nguy cơ phát sinh bùn và chất rắn lơ lửng làm tăng độ đục của nước.


Đặc điểm nổi bật của Jiahe FWP3100

• Thương hiệu Jiahe.
• SKU FWP3100.
• Dòng sản phẩm PVC Silt Curtain.
• Chiều dài tiêu chuẩn 20 m/đoạn.
• Tổng chiều cao 615 mm.
• Freeboard 185 mm.
• Draft 430 mm.
• Bề mặt tùy chọn PVC hoặc Rubber.
• Thiết kế dạng hàng rào nổi trên mặt nước.
• Giúp hạn chế bùn và trầm tích lơ lửng phát tán.
• Thiết kế giúp rèm duy trì tư thế đứng trong nước.
• Kết cấu nhẹ và tương đối gọn khi lưu trữ.
• Thuận tiện triển khai và thu hồi.
• Có thể trang bị connecting pins để ghép nối nhanh.
• Phù hợp với các công trình kiểm soát bùn và độ đục trên mặt nước.

Thông số kỹ thuật Jiahe FWP3100

Silt Curtain là gì?

Silt Curtain, còn gọi là Turbidity Curtain, là một dạng hàng rào nổi được bố trí trên mặt nước để hạn chế bùn và các hạt trầm tích lơ lửng lan khỏi khu vực phát sinh.

Trong các công trình:

• Nạo vét.
• Đào dưới nước.
• Đóng cọc.
• Thi công cầu cảng.
• San lấp ven sông.
• Sửa chữa bờ.
• Thi công công trình thủy.

đất và bùn có thể bị khuấy lên và phát tán theo dòng nước.

Silt Curtain tạo một vùng kiểm soát nhằm giữ các hạt này tập trung hơn quanh khu vực thi công, hỗ trợ quá trình lắng tự nhiên và hạn chế ảnh hưởng tới vùng nước xung quanh.


Nguyên lý hoạt động của FWP3100

Có thể hình dung đơn giản:

Khu vực phát sinh bùn → hạt cặn bị khuấy lên → Silt Curtain tạo ranh giới → hạn chế cặn phát tán → hỗ trợ cặn lắng xuống

Rèm không hoạt động như một bộ lọc nước.

Mục tiêu chính là giảm sự lan truyền của các hạt lơ lửng ra khỏi khu vực được kiểm soát.

Hiệu quả thực tế phụ thuộc vào:

• Tốc độ dòng nước.
• Sóng.
• Gió.
• Loại bùn hoặc sediment.
• Độ sâu.
• Cách neo giữ.
• Cấu hình triển khai.

Tổng chiều cao 615mm

FWP3100 có tổng chiều cao khoảng 615 mm.

Chiều cao này gồm:

• Freeboard: 185 mm
• Draft: 430 mm

Hai phần cộng lại đúng 615 mm.

Thiết kế này tạo một phần nổi trên mặt nước và một phần rèm chìm phía dưới để tạo hàng rào kiểm soát trầm tích.

Freeboard 185mm là gì?

Freeboard là phần của Silt Curtain nằm phía trên mặt nước.

FWP3100 có freeboard khoảng 185 mm.

Phần này giúp:

• Duy trì khả năng nhận biết tuyến rèm.
• Hạn chế nước và vật nổi nhỏ vượt qua phía trên trong điều kiện phù hợp.
• Hỗ trợ hệ thống giữ trạng thái nổi ổn định.

Chiều cao freeboard cần được xem xét cùng điều kiện sóng và dòng nước thực tế.

Draft 430mm là gì?

Draft là phần rèm kéo xuống phía dưới mặt nước.

FWP3100 có draft khoảng 430 mm.

Đây là phần quan trọng để hạn chế các hạt bùn và trầm tích lơ lửng di chuyển ngang qua vùng kiểm soát.

Phần draft càng phù hợp với điều kiện dòng chảy và loại sediment thì hiệu quả containment càng tốt.

Tuy nhiên, không nên chỉ dựa vào độ sâu draft để lựa chọn Silt Curtain. Điều kiện thủy lực tại công trường vẫn phải được đánh giá.

Chiều dài 20m mỗi đoạn

Jiahe cung cấp FWP3100 theo chiều dài 20 m.

Chiều dài này phù hợp để triển khai:

• Bao quanh khu vực thi công nhỏ.
• Tạo tuyến chắn dọc bờ.
• Ngăn khu vực nạo vét với vùng nước xung quanh.
• Bảo vệ khu vực nhạy cảm.
• Ghép nhiều đoạn thành tuyến dài hơn.

Khi công trình cần phạm vi lớn, nhiều đoạn FWP3100 có thể được nối với nhau.

Connecting Pins – hỗ trợ nối nhanh

Jiahe cung cấp connecting pins dưới dạng tùy chọn.

Các chốt kết nối giúp:

• Nối nhiều section với nhau.
• Rút ngắn thời gian lắp ráp.
• Thuận tiện tháo rời sau sử dụng.
• Tạo tuyến curtain dài hơn.
• Điều chỉnh cấu hình theo phạm vi công trình.

Khi đặt hàng dự án nên xác nhận số lượng connecting pins tương ứng với số section cần ghép.

Bề mặt PVC hoặc Rubber

Jiahe công bố phần surface có hai lựa chọn:

• PVC
• Rubber

Việc lựa chọn phụ thuộc vào:

• Điều kiện công trường.
• Mức độ sử dụng.
• Yêu cầu độ bền.
• Điều kiện lưu trữ.
• Khả năng tiếp xúc với môi trường.

Không nên tự coi toàn bộ kết cấu FWP3100 là PVC hoặc Rubber chỉ từ trường “Surface”. Với hồ sơ kỹ thuật chi tiết, nên xác nhận cấu tạo từng lớp theo datasheet hoặc PI.

Thiết kế giúp rèm đứng ổn định trong nước

Một trong những đặc điểm Jiahe nhấn mạnh là hình dạng của FWP3100 giúp curtain duy trì tư thế đứng trong nước.

Điều này quan trọng vì phần draft phải duy trì theo phương đứng để tạo ranh giới kiểm soát trầm tích.

Nếu rèm bị cuốn ngang hoàn toàn theo dòng nước, hiệu quả hạn chế sediment có thể giảm đáng kể.

Do đó việc triển khai đúng cách, hệ neo và điều kiện dòng nước đều ảnh hưởng tới hiệu quả vận hành.

Kết cấu nhẹ và gọn

Jiahe mô tả FWP3100 là sản phẩm lightweight and compact.

Ưu điểm này giúp:

• Dễ vận chuyển tới công trường.
• Thuận tiện lưu kho.
• Nhanh triển khai.
• Nhanh thu hồi.
• Phù hợp đội ứng cứu hoặc thi công cơ động.

Đây là lợi thế tại những vị trí không thuận tiện đưa thiết bị nặng tới sát mép nước.

Ứng dụng trong công trình nạo vét

Nạo vét có thể làm:

• Bùn đáy bị khuấy lên.
• Phù sa phát tán.
• Độ đục tăng.
• Sediment di chuyển ra vùng xung quanh.

Silt Curtain có thể được bố trí quanh khu vực nạo vét nhằm giảm phạm vi phát tán của lượng bùn lơ lửng.

Ứng dụng tại công trình cầu cảng

Trong quá trình:

• Đóng cọc.
• Đào móng.
• Sửa chữa cầu cảng.
• Thi công bến.
• Gia cố bờ.

cặn đáy có thể bị khuấy lên.

FWP3100 có thể tạo một ranh giới giữa vùng thi công và phần mặt nước bên ngoài.

Ứng dụng tại công trình ven sông

Sản phẩm phù hợp cho:

• Xây dựng bờ kè.
• Sửa chữa bờ sông.
• Thi công cống.
• Đào móng gần nước.
• Công trình cầu.
• Cải tạo bến.

Tùy dòng chảy thực tế, cần lựa chọn cấu hình neo và bố trí tuyến rèm phù hợp.

Ứng dụng tại hồ

Tại các hồ có mặt nước tương đối ổn định, Silt Curtain có thể hỗ trợ kiểm soát sediment phát sinh từ:

• Nạo vét.
• Thi công ven hồ.
• Sửa chữa công trình.
• San lấp.
• Khôi phục bờ.

Ứng dụng tại cảng và marina

FWP3100 cũng có thể được cân nhắc tại:

• Cảng.
• Bến tàu.
• Marina.
• Dock.
• Khu sửa chữa tàu.
• Công trình mở rộng bến.

Tuy nhiên, tại khu vực có tàu chạy thường xuyên, dòng chảy, sóng do tàu và thủy triều cần được tính tới khi thiết kế tuyến curtain.

Silt Curtain giúp kiểm soát độ đục như thế nào?

Sediment nhỏ có thể tồn tại lơ lửng trong nước và làm tăng turbidity – độ đục.

Silt Curtain không “làm sạch nước” trực tiếp.

Thay vào đó, sản phẩm:

1. Giới hạn vùng phát tán.
2. Giảm sự trao đổi trực tiếp giữa vùng nước đục và vùng xung quanh.
3. Tạo điều kiện để sediment có thêm thời gian lắng xuống.

Do đó cách diễn đạt chính xác hơn là:

“Hỗ trợ kiểm soát sediment và hạn chế độ đục phát tán ra khu vực xung quanh.”

Không nên quảng cáo rằng sản phẩm “lọc sạch hoàn toàn nước”.

Silt Curtain khác Oil Containment Boom như thế nào?

Hai sản phẩm có hình thức tương đối giống nhau nhưng chức năng khác nhau.

PVC Silt Curtain FWP3100

Dùng để:

• Kiểm soát bùn.
• Hạn chế sediment.
• Kiểm soát độ đục.
• Phục vụ công trình nạo vét và xây dựng.

Oil Containment Boom

Dùng để:

• Khoanh vùng dầu nổi.
• Ngăn dầu lan trên mặt nước.
• Hỗ trợ thu gom dầu.

Không nên sử dụng hai thuật ngữ thay thế cho nhau.

FWP3100 khác WGV600D như thế nào?

FWP3100

• Dòng Silt Curtain.
• Chiều dài 20 m.
• Tổng cao 615 mm.
• Freeboard 185 mm.
• Draft 430 mm.
• Mục tiêu chính: sediment/turbidity control.

WGV600D

• Dòng Oil Containment Boom.
• Mục tiêu chính: khoanh vùng dầu tràn.
• Có các thông số riêng về tensile strength, wave height và wind speed.

Nếu công trình liên quan tới bùn do nạo vét, FWP3100 là dòng phù hợp hơn.

Nếu mục tiêu là kiểm soát dầu nổi, cần sử dụng Oil Containment Boom.

Silt Curtain có phải là bộ lọc không?

Không nên hiểu như vậy.

FWP3100 là barrier – hàng rào kiểm soát, không phải màng lọc để toàn bộ nước bắt buộc đi xuyên qua vật liệu.

Sản phẩm chủ yếu tạo vùng giới hạn để:

• Giảm sediment phát tán.
• Hạn chế dòng cặn di chuyển tự do.
• Hỗ trợ quá trình lắng.

Silt Curtain có chặn mọi loại bùn không?

Không có một Silt Curtain nào đảm bảo giữ lại tuyệt đối mọi hạt trong mọi điều kiện.

Hiệu quả phụ thuộc vào:

• Kích thước hạt.
• Tỷ trọng sediment.
• Tốc độ dòng.
• Sóng.
• Chiều sâu.
• Cách lắp đặt.
• Hệ neo.
• Kích thước và cấu hình curtain.

Vì vậy đối với công trình lớn, cần đánh giá điều kiện thủy lực thực tế.

Hướng dẫn triển khai cơ bản

Bước 1 – Khảo sát khu vực

Xác định:

• Hướng dòng nước.
• Hướng gió.
• Độ sâu.
• Vùng phát sinh sediment.
• Vùng cần bảo vệ.

Bước 2 – Xác định tuyến curtain

Lựa chọn vị trí giúp kiểm soát sediment mà không làm curtain chịu dòng nước vượt quá khả năng thiết kế.

Bước 3 – Triển khai section

Trải các đoạn curtain gần bờ hoặc trên phương tiện phù hợp.

Bước 4 – Nối các section

Sử dụng connecting pins hoặc hệ kết nối được cung cấp để ghép thành tuyến cần thiết.

Bước 5 – Neo giữ

Hệ curtain cần được neo phù hợp với điều kiện thực tế.

Bước 6 – Kiểm tra

Đảm bảo curtain:

• Không xoắn.
• Không gập bất thường.
• Draft nằm đúng hướng.
• Connector chắc chắn.
• Tuyến curtain ổn định.

Kiểm tra trong quá trình sử dụng

Trong thời gian triển khai nên kiểm tra định kỳ:

• Tình trạng bề mặt.
• Mối nối.
• Vị trí neo.
• Freeboard.
• Draft.
• Các vết rách.
• Hiện tượng sediment vượt qua curtain.
• Điều kiện sóng và dòng nước.

Sau mưa lớn hoặc thay đổi dòng chảy cần kiểm tra lại toàn bộ hệ thống.

Thu hồi sau công trình

Khi kết thúc công việc:

1. Chờ điều kiện thích hợp để sediment lắng nếu quy trình yêu cầu.
2. Tháo hệ neo.
3. Thu curtain từ từ.
4. Tránh làm sediment bị khuấy lại quá mạnh.
5. Tách các section.
6. Vệ sinh sản phẩm.
7. Kiểm tra hư hỏng.
8. Làm khô nếu cần.
9. Cuộn hoặc gấp đúng cách.
10. Lưu kho cho lần sử dụng tiếp theo.

Vệ sinh và bảo quản

Sau khi sử dụng nên loại bỏ:

• Bùn.
• Cặn.
• Rong.
• Vật bám.
• Các chất ô nhiễm trên bề mặt.

Kiểm tra kỹ:

• Thân curtain.
• Đường nối.
• Connector.
• Các vị trí chịu lực.

Không nên lưu kho sản phẩm trong tình trạng bám nhiều bùn hoặc bị gấp tại một vị trí chịu ứng suất lớn trong thời gian dài.

Những thông số cần xác nhận thêm cho dự án lớn

Trang sản phẩm Jiahe hiện chưa công bố các thông tin như:

• Tensile strength của FWP3100.
• Tốc độ dòng nước tối đa.
• Chiều cao sóng tối đa.
• Trọng lượng section.
• Loại ballast.
• Thông số hệ neo.
• Tải trọng connector.

Với công trình lớn hoặc điều kiện dòng chảy phức tạp, nên yêu cầu Jiahe cung cấp datasheet/PI riêng cho FWP3100 trước khi lựa chọn.

Không nên lấy bảng thông số của WGV600D rồi áp dụng sang FWP3100 dù hai sản phẩm nằm cùng danh mục Marine Spill Control.

Jiahe FWP3100 – PVC Silt Curtain 20m

Với chiều dài 20 m, tổng chiều cao 615 mm, freeboard 185 mm và draft 430 mm, Jiahe FWP3100 là giải pháp rèm chắn bùn gọn nhẹ dành cho các công trình cần kiểm soát sediment và hạn chế độ đục phát tán trên mặt nước.

Sản phẩm phù hợp với các dự án nạo vét, thi công ven sông, hồ, cảng, cầu cảng và những khu vực cần tạo vùng kiểm soát trầm tích tạm thời.

Liên hệ bomxangdau.com.vn để được tư vấn, báo giá PVC Silt Curtain Jiahe FWP3100 và lựa chọn cấu hình triển khai phù hợp với chiều sâu, dòng chảy và điều kiện thực tế của công trình.
