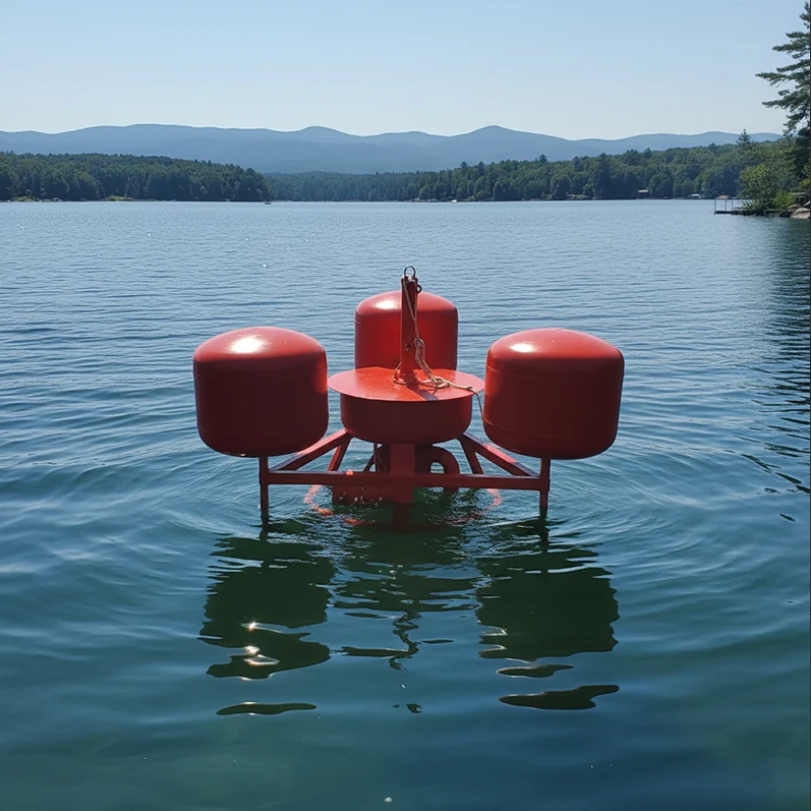

Máy vớt dầu trên mặt nước Jiahe YS – Wire Oil Skimmer 50m³/h

Wire Oil Skimmer Jiahe YS là hệ thống thu gom dầu nổi trên mặt nước, được thiết kế để thu hồi dầu sau khi dầu đã được khoanh vùng bằng Oil Containment Boom.

Theo công bố của Jiahe, thiết bị có khả năng làm việc với dầu có nhiều mức độ nhớt khác nhau trên bề mặt nước, tốc độ thu hồi tối đa khoảng 50 m³/h và sử dụng hệ thống bơm có thể điều chỉnh tốc độ làm việc theo lượng dầu đi vào vùng thu gom.

Hệ thống Skimmer có kết cấu Stainless Steel, sử dụng các pontoon tạo lực nổi, draft khoảng 640 mm và được thiết kế để bám theo dao động của mặt nước trong quá trình thu hồi dầu.

Jiahe cung cấp hệ thống nguồn thủy lực với lựa chọn Electric Power Pack 18,5 kW hoặc Diesel Power Station 22 kW, giúp phù hợp với nhiều điều kiện ứng cứu dầu tràn tại sông, hồ, cảng và các khu vực mặt nước khác.

Đặc điểm nổi bật của Jiahe YS

• Thương hiệu Jiahe.
• SKU YS.
• Tên sản phẩm Wire Oil Skimmer.
• Chuyên dùng thu hồi dầu nổi trên mặt nước.
• Jiahe công bố có thể thu gom dầu với nhiều mức độ nhớt khác nhau.
• Recovering Rate tối đa 50 m³/h.
• Max. Pump Flow 50 m³/h.
• Kết cấu Skimmer bằng Stainless Steel.
• Kích thước Skimmer 1900 x 1340 x 1242 mm.
• Trọng lượng Skimmer khoảng 400 kg.
• Draft 640 mm.
• Hệ pontoon tạo lực nổi và hỗ trợ khả năng bám sóng.
• Có thể điều chỉnh tốc độ làm việc của hệ thống thu gom.
• Bơm truyền động có khả năng đảo chiều theo công bố Jiahe.
• Trang bị ống xả dầu Ø100 mm x 20 m.
• Hệ thủy lực sử dụng 2 ống x 20 m, có quick coupling.
• Tùy chọn trạm nguồn điện 18,5 kW.
• Tùy chọn trạm nguồn diesel 22 kW.
• Phù hợp với nhiều khu vực mặt nước có sự cố dầu tràn.
• Đóng gói bằng wooden box.

Thông số kỹ thuật Wire Oil Skimmer Jiahe YS

Thông số Hydraulic Power Station

Jiahe công bố hệ thống nguồn thủy lực đi kèm có thể lựa chọn giữa phiên bản điện và diesel.

Electric Power Pack

Diesel Power Station

Phần Hydraulic Power Station sử dụng kết cấu thép và được Jiahe mô tả có forklift groove và lifting rope, hỗ trợ quá trình di chuyển và nâng hạ tại hiện trường.

Wire Oil Skimmer là gì?

Oil Skimmer là thiết bị dùng để thu hồi lớp dầu nổi khỏi bề mặt nước.

Trong một hệ thống ứng cứu dầu tràn, quá trình thường gồm:

Oil Spill → Containment Boom → tập trung dầu → Oil Skimmer → bơm dầu thu hồi về bồn chứa

Containment Boom giúp giới hạn phạm vi dầu.

Oil Skimmer thực hiện công đoạn tiếp theo là tách và thu hồi dầu khỏi bề mặt nước.

Điều này khác với Oil Absorbent, vốn giữ dầu bên trong vật liệu thấm.

Jiahe YS hoạt động như thế nào?

Theo mô tả của Jiahe, hệ thống sử dụng cơ cấu thu gom dầu kết hợp với bơm truyền tải.

Trong quá trình hoạt động:

1. Skimmer nổi trên mặt nước.
2. Dầu được tập trung vào vùng thu gom.
3. Tốc độ làm việc có thể được điều chỉnh theo lượng dầu đi vào.
4. Bơm chuyển dầu từ Skimmer tới hệ thống chứa.
5. Dầu thu hồi được dẫn qua hose tới bồn hoặc thiết bị chứa phù hợp.

Jiahe cũng công bố bơm truyền động có thể đảo chiều để hỗ trợ xử lý vật cản trong hệ thống.

Tốc độ thu hồi tối đa 50m³/h

Bảng kỹ thuật của Jiahe ghi:

Recovering Rate: Max. 50 m³/h

Đồng thời:

Max. Flow of the Pump: 50 m³/h

Đây là thông số công suất danh định tối đa của hệ thống theo nhà sản xuất.

Tuy nhiên, tốc độ thu hồi thực tế có thể phụ thuộc vào:

• Loại dầu.
• Độ nhớt.
• Độ dày lớp dầu.
• Nhiệt độ.
• Sóng.
• Dòng nước.
• Tỷ lệ nước đi cùng dầu.
• Tốc độ bơm.
• Cách bố trí Containment Boom.

Do đó 50 m³/h không nên được hiểu là lượng dầu tinh khiết luôn thu hồi được mỗi giờ trong mọi điều kiện.

Thu hồi dầu có nhiều độ nhớt

Jiahe mô tả YS có khả năng:

“recycle any viscosity oil on water surface.”

Cách diễn đạt phù hợp hơn trên website là:

“Theo công bố Jiahe, YS được thiết kế để thu hồi dầu trên mặt nước với phạm vi độ nhớt rộng.”

Không nên quảng cáo thành:

“Thu được mọi loại dầu trong mọi điều kiện.”

Hiệu quả thực tế có thể thay đổi đáng kể giữa:

• Diesel.
• Hydraulic Oil.
• Lubricating Oil.
• Crude Oil.
• Heavy Fuel Oil.
• Dầu bị weathering lâu trên mặt nước.

Với dầu rất nhớt hoặc nhiệt độ thấp, nên xác nhận performance curve hoặc test data từ Jiahe.

Có thể điều chỉnh tốc độ làm việc

Một tính năng đáng chú ý của YS là khả năng điều chỉnh tốc độ làm việc của hệ thống khi bơm vận hành.

Điều này giúp người vận hành điều chỉnh tốc độ thu gom phù hợp với:

• Lượng dầu tập trung.
• Độ nhớt.
• Độ dày lớp dầu.
• Điều kiện sóng.
• Khả năng tiếp nhận của bồn chứa.

Nếu tốc độ quá cao, hệ thống có thể hút lượng nước lớn hơn cần thiết.

Nếu quá thấp, tốc độ xử lý sự cố có thể giảm.

Khả năng điều chỉnh giúp tối ưu hệ thống theo điều kiện hiện trường.

Bơm có khả năng đảo chiều

Jiahe mô tả:

Transmission pump can be reversed in order to eliminate the barrier.

Điều này có nghĩa hệ truyền động/bơm được thiết kế có khả năng đảo chiều để hỗ trợ xử lý tình trạng cản trở hoặc tắc nghẽn trong quá trình vận hành.

Tính năng này đặc biệt hữu ích khi trên mặt nước có:

• Rong.
• Rác nhỏ.
• Cặn.
• Vật thể nổi.
• Dầu đặc.

Tuy nhiên, không nên sử dụng khả năng đảo chiều thay cho việc kiểm tra và loại bỏ vật thể lớn có thể gây hư hỏng hệ thống.

Hệ pontoon tạo lực nổi

Jiahe mô tả khoảng cách và cấu hình pontoon tạo buoyancy tốt, giúp Skimmer có khả năng bám theo mặt nước.

Pontoon có nhiệm vụ:

• Tạo lực nổi.
• Giữ Skimmer ổn định.
• Duy trì cao độ vùng thu dầu.
• Hỗ trợ thiết bị theo chuyển động của sóng.

Đây là yếu tố quan trọng vì mực nước tại vùng thu gom liên tục thay đổi khi có:

• Sóng.
• Gió.
• Phương tiện đi qua.
• Dòng chảy.

Draft 640mm

Bảng Jiahe công bố:

Draft = 640 mm

Draft thể hiện độ chìm của hệ thống trong nước theo cấu hình công bố.

Thông số này cần được tính tới khi:

• Triển khai tại vùng nước nông.
• Tiếp cận gần bờ.
• Làm việc tại kênh.
• Khu vực có chướng ngại dưới nước.

Không nên triển khai thiết bị ở khu vực không đủ độ sâu nếu chưa đánh giá clearance thực tế.

Kết cấu Stainless Steel

Skimmer được Jiahe công bố sử dụng Stainless Steel cho kết cấu chính.

Vật liệu này có lợi thế:

• Chống ăn mòn tốt hơn thép carbon thông thường.
• Phù hợp môi trường nước.
• Dễ vệ sinh dầu bám.
• Độ bền cơ học cao.
• Phù hợp ứng dụng công nghiệp.

Tuy nhiên, trang Jiahe chưa chỉ rõ grade Stainless Steel.

Vì vậy không nên tự ghi:

• SS304.
• SS316.

nếu PI chưa xác nhận.

Kích thước 1900 x 1340 x 1242mm

Skimmer có kích thước công bố:

1900 x 1340 x 1242 mm

Đây là một hệ thống công nghiệp có kích thước đáng kể.

Trước khi triển khai cần xem xét:

• Kích thước xe vận chuyển.
• Cẩu hoặc thiết bị nâng.
• Kho lưu trữ.
• Không gian trên cầu cảng.
• Vị trí hạ xuống nước.

Trọng lượng Skimmer 400kg

Jiahe công bố trọng lượng Skimmer:

400 kg

Điều này cần được lưu ý vì phần mô tả marketing của hãng có dùng từ “light weight”, nhưng con số kỹ thuật thực tế là 400 kg.

Do đó trên website không nên quảng cáo YS là:

“máy vớt dầu siêu nhẹ”

Cách diễn đạt phù hợp hơn là:

“Thiết kế pontoon với draft thấp và khả năng nổi tốt theo công bố Jiahe.”

Việc nâng hạ thiết bị vẫn cần sử dụng phương tiện phù hợp.

Ống xả Ø100mm x 20m

Jiahe công bố:

Drain Hose: 1 x Ø100 mm x 20 m

Ống này dùng để dẫn dòng dầu/nước thu hồi từ hệ thống tới:

• Bồn chứa tạm.
• Flexible Tank.
• Tanker.
• IBC phù hợp.
• Hệ thống xử lý.

Cấu hình chứa cần đủ capacity để không làm gián đoạn quá trình thu hồi.

Hydraulic Hose 2 x 20m

Hệ thống thủy lực sử dụng:

2 x 20 m hydraulic hoses

và có quick coupling.

Quick coupling giúp:

• Lắp đặt nhanh.
• Tháo hệ thống thuận tiện.
• Giảm thời gian triển khai.
• Thuận tiện bảo trì.

Trước mỗi lần sử dụng nên kiểm tra:

• Hose.
• Coupling.
• Rò dầu thủy lực.
• Vết nứt.
• Áp suất hệ thống.

Trạm nguồn điện 18,5kW

Phiên bản Electric Power Pack có công suất:

18,5 kW

Kích thước:

1400 x 1050 x 1140 mm

Trọng lượng:

650 kg

Cấu hình điện phù hợp hơn tại các khu vực có nguồn điện công nghiệp ổn định.

Trước khi đặt hàng cần xác nhận thêm:

• Voltage.
• Frequency.
• Phase.
• Plug/terminal requirement.
• IP rating.

Các thông tin này chưa được nêu trong bảng sản phẩm hiện tại.

Trạm nguồn diesel 22kW

Jiahe còn cung cấp Diesel Power Station:

22 kW

Kích thước:

1300 x 950 x 1200 mm

Trọng lượng:

750 kg

Diesel Power Station có lợi thế tại:

• Bờ sông.
• Khu vực xa nguồn điện.
• Cảng.
• Khu ứng cứu cơ động.
• Vùng sự cố khẩn cấp.

Nhược điểm cần xem xét là:

• Nhiên liệu.
• Khí thải.
• Tiếng ồn.
• Bảo trì động cơ.

Ứng dụng tại sự cố dầu tràn trên sông

YS có thể sử dụng tại:

• Sông.
• Kênh.
• Cửa xả.
• Nhà máy ven sông.
• Kho nhiên liệu.
• Cầu cảng.

Containment Boom được triển khai trước để tập trung dầu, sau đó YS thu dầu khỏi mặt nước.

Ứng dụng tại hồ

Tại hồ hoặc vùng nước tương đối yên, Oil Skimmer có thể:

• Thu dầu sau sự cố.
• Thu dầu trong vùng boom.
• Hỗ trợ làm sạch mặt nước.
• Chuyển dầu về bồn tạm.

Ứng dụng tại cảng

YS phù hợp để cân nhắc trong:

• Cảng.
• Marina.
• Terminal nhiên liệu.
• Khu bunkering.
• Khu sửa chữa tàu.
• Bến dầu.

Đây là những nơi có nguy cơ dầu tràn từ:

• Tàu.
• Ống.
• Bơm.
• Loading Arm.
• Bunkering Hose.
• Bồn chứa.

Ứng dụng tại vùng ven biển

Jiahe mô tả sản phẩm phù hợp với any spill water area.

Tuy nhiên, khi triển khai vùng ven biển cần đánh giá:

• Sóng.
• Gió.
• Dòng triều.
• Độ sâu.
• Khoảng cách từ bờ.
• Năng lực hệ nguồn.
• Phương án thu gom dầu.

Không nên hiểu câu “any spill water area” là thiết bị có thể hoạt động trong mọi điều kiện biển.

Kết hợp với Containment Boom

YS đặc biệt phù hợp khi kết hợp với:

• WGV600D.
• WGV750D.
• WQV600.
• PVC/Rubber Boom.

Containment Boom thực hiện:

Khoanh vùng dầu

Wire Oil Skimmer thực hiện:

Thu hồi dầu

Hai hệ thống có chức năng bổ sung trực tiếp cho nhau.

Kết hợp với Oil Absorbent

Oil Skimmer thu phần dầu chính.

Sau khi Skimmer hoạt động, vẫn có thể còn:

• Lớp sheen mỏng.
• Dầu tại mép boom.
• Dầu gần bờ.
• Lượng dầu khó bơm.

Có thể sử dụng:

• Oil Absorbent Pads.
• Oil Absorbent Rolls.
• Oil Absorbent Socks.
• Oil Absorbent Pillows.

để hoàn thiện quá trình xử lý.

Oil Skimmer khác Oil Absorbent thế nào?

Wire Oil Skimmer

• Thu hồi dầu cơ học.
• Có thể xử lý lượng lớn.
• Dầu được bơm sang bồn chứa.
• Phù hợp sự cố quy mô lớn hơn.

Oil Absorbent

• Hấp thụ dầu vào vật liệu.
• Phù hợp lớp dầu mỏng và xử lý hoàn thiện.
• Vật liệu sau sử dụng phải được thu gom/xử lý phù hợp.

Một kế hoạch ứng cứu hoàn chỉnh thường sử dụng cả hai.

Oil Skimmer khác Containment Boom thế nào?

Containment Boom

Chức năng:

Ngăn dầu lan

Oil Skimmer

Chức năng:

Lấy dầu ra khỏi nước

Nếu chỉ dùng Boom mà không có thiết bị thu hồi, dầu vẫn nằm trong vùng containment.

Nếu chỉ dùng Skimmer mà dầu chưa được tập trung, hiệu suất thu gom có thể thấp hơn.

Quy trình ứng cứu dầu tràn tham khảo

Một cấu hình hệ thống có thể gồm:

1. Xác định nguồn tràn.
2. Dừng nguồn nếu an toàn.
3. Triển khai Containment Boom.
4. Tập trung dầu vào vùng thu.
5. Đưa Oil Skimmer YS vào vị trí.
6. Khởi động Hydraulic Power Station.
7. Điều chỉnh tốc độ thu gom.
8. Bơm dầu về bồn chứa tạm.
9. Theo dõi dung tích bồn.
10. Dùng absorbent xử lý lượng dầu còn lại.
11. Thu hồi, vệ sinh thiết bị.

Kiểm tra trước khi vận hành

Cần kiểm tra:

• Pontoon.
• Kết cấu inox.
• Pump.
• Hydraulic Hose.
• Quick Coupling.
• Drain Hose.
• Power Station.
• Nhiên liệu nếu dùng diesel.
• Dây nâng.
• Điểm nâng.
• Bồn chứa tiếp nhận.

Không nên khởi động hệ thống nếu hose bị rò hoặc coupling chưa khóa đúng.

Vệ sinh sau sử dụng

Sau khi hoàn thành thu hồi:

1. Bơm hết dầu trong đường ống theo quy trình.
2. Ngắt nguồn.
3. Thu Skimmer.
4. Làm sạch dầu bám.
5. Kiểm tra pontoon.
6. Kiểm tra pump.
7. Kiểm tra hydraulic hose.
8. Kiểm tra drain hose.
9. Kiểm tra kết cấu.
10. Bảo quản trong điều kiện phù hợp.

Phương pháp vệ sinh phải tương thích với loại dầu và vật liệu thiết bị.

Wire Oil Skimmer Jiahe YS

Với Recovering Rate tối đa 50 m³/h, kết cấu Stainless Steel, hệ pontoon có khả năng nổi tốt, draft 640 mm và các lựa chọn trạm nguồn Electric 18,5 kW hoặc Diesel 22 kW, Jiahe YS là hệ thống thu hồi dầu dành cho các sự cố dầu nổi trên sông, hồ, cảng và các khu vực mặt nước khác.

Sản phẩm đặc biệt phù hợp để sử dụng sau khi dầu đã được tập trung bằng Oil Containment Boom, tạo thành hệ thống:

Containment → Recovery → Temporary Storage → Final Cleanup

Liên hệ bomxangdau.com.vn để được tư vấn, báo giá Wire Oil Skimmer Jiahe YS và lựa chọn cấu hình nguồn điện/diesel, Containment Boom, bồn chứa tạm cũng như hệ thống vật tư thấm dầu phù hợp với quy mô ứng cứu thực tế.
