Bộ nâng hạ bơm khí nén Eco Elevator Z.P. Arrow Italy – IP7721R / IP7721T

1. Giới thiệu bộ nâng hạ bơm khí nén Eco Elevator Z.P. Arrow

Bộ nâng hạ bơm khí nén Eco Elevator Z.P. Arrow là thiết bị nâng hạ và điều chỉnh vị trí bơm piston khí nén chuyên dụng, được sản xuất bởi Z.P. Arrow – Italy, phục vụ quá trình bơm và cấp liệu từ thùng phuy, thùng chứa trong các ngành công nghiệp hóa chất, thực phẩm, mỹ phẩm và dược phẩm.

Thiết bị sử dụng cơ cấu vận hành bằng khí nén, cho phép nâng, hạ và điều chỉnh độ ngập của bơm piston trong thùng chứa một cách chính xác, an toàn và thuận tiện, giúp giảm thao tác nâng hạ thủ công trong quá trình sản xuất.

Eco Elevator được chế tạo bằng thép không gỉ AISI 304, có bề mặt hoàn thiện satin nhẵn, chống ăn mòn và dễ vệ sinh. Thiết bị được thiết kế để sử dụng với các dòng bơm piston khí nén của Z.P. Arrow, bao gồm các dòng bơm phục vụ công nghiệp, thực phẩm, mỹ phẩm và dược phẩm.

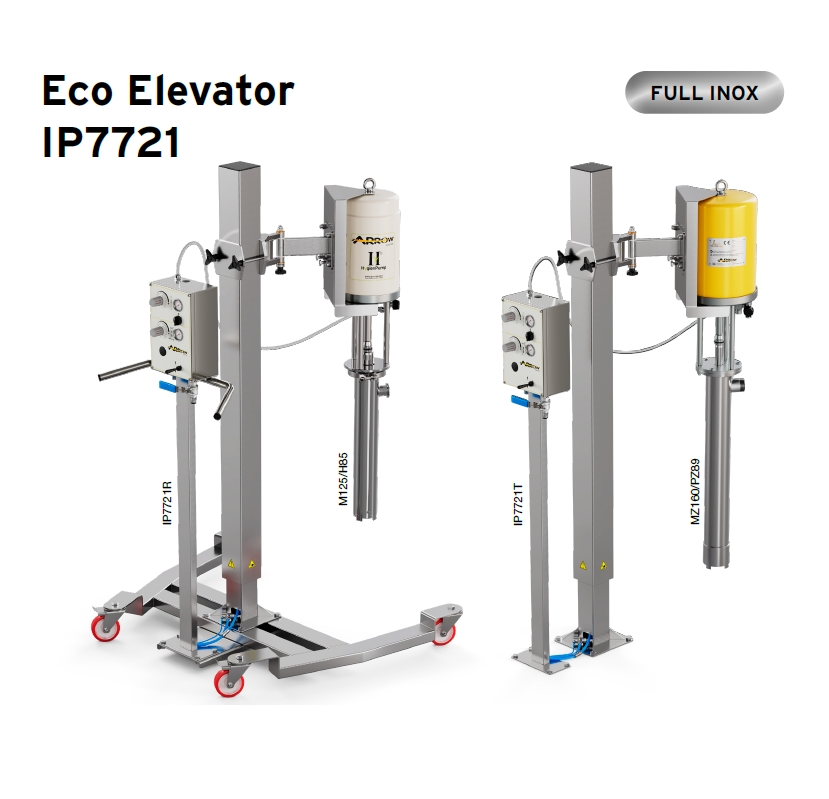

Sản phẩm có hai phiên bản chính:

• Eco Elevator IP7721R: Phiên bản di động có bánh xe, thuận tiện di chuyển giữa các vị trí sản xuất.

• Eco Elevator IP7721T: Phiên bản lắp cố định trên sàn, phù hợp với các trạm cấp liệu tại vị trí cố định.

Cả hai phiên bản đều có hành trình nâng hạ 1.000 mm và có thể được cung cấp chứng nhận ATEX Zone 1 và Zone 21 theo yêu cầu.

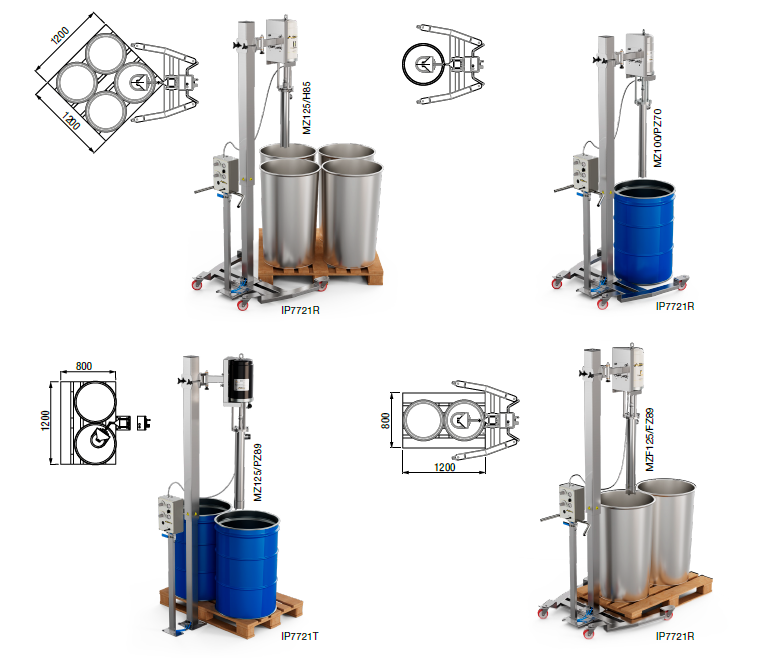

Các sử dụng Bộ nâng hạ bơm khí nén Eco Elevator Z.P. Arrow Italy

2. Đặc điểm nổi bật của Eco Elevator Z.P. Arrow

Thiết kế hoàn toàn bằng inox AISI 304

Toàn bộ kết cấu chính của bộ nâng hạ được chế tạo bằng thép không gỉ AISI 304 với bề mặt hoàn thiện satin.

Thiết kế này mang lại những ưu điểm:

• Khả năng chống ăn mòn tốt trong môi trường sử dụng phù hợp.

• Bề mặt nhẵn, dễ làm sạch và vệ sinh.

• Phù hợp với môi trường sản xuất có yêu cầu vệ sinh cao.

• Kết cấu chắc chắn, hỗ trợ vận hành ổn định.

• Thuận tiện trong công tác bảo trì và làm sạch thiết bị.

Vận hành nâng hạ bằng khí nén

Eco Elevator sử dụng khí nén để điều khiển chuyển động nâng và hạ bơm piston.

Hệ thống giúp người vận hành điều chỉnh vị trí bơm mà không cần trực tiếp nâng thiết bị bằng sức người.

Đặc biệt, cơ cấu nâng hạ cho phép đưa bơm xuống gần đáy thùng chứa một cách chính xác, hỗ trợ quá trình hút và chuyển chất lỏng từ thùng phuy.

Hai phiên bản di động và cố định

Phiên bản IP7721R có bánh xe

Được thiết kế với khung đỡ có bánh xe và phần chân đế định hình, cho phép tiếp cận pallet và ôm sát thùng chứa.

Thiết bị thích hợp cho các nhà máy có nhiều vị trí cấp liệu hoặc cần di chuyển bơm giữa các khu vực sản xuất.

Phiên bản IP7721T cố định

Được thiết kế để lắp trực tiếp xuống sàn nhà xưởng, thích hợp với các trạm bơm hoặc hệ thống cấp liệu cố định.

Thiết kế này giúp bố trí thiết bị gọn gàng tại vị trí sản xuất.

Tương thích với các dòng bơm piston Z.P. Arrow

Eco Elevator được thiết kế tương thích với toàn bộ dải bơm piston khí nén của Z.P. Arrow.

Nhà sản xuất cung cấp các bộ gá lắp tương ứng với từng loại bơm, giúp kết nối nhanh chóng và thuận tiện.

Một số dòng bơm được minh họa trong catalogue gồm M125/H85, MZ160/PZ89, MZ125/H85, MZ100/PZ70, MZ125/PZ89 và MZF125/FZ89.

Hỗ trợ an toàn trong quá trình vận hành

Thiết bị có kết cấu chắc chắn, giúp giữ bơm ổn định trong quá trình nâng hạ và di chuyển.

Cơ cấu nâng hạ hỗ trợ:

• Di chuyển an toàn khi bơm đã được gắn trên giá đỡ.

• Hạn chế thao tác nâng bơm thủ công.

• Điều chỉnh chính xác độ ngập của bơm trong thùng.

• Kết nối nhanh với bộ gá bơm.

• Hỗ trợ quá trình hút hết nguyên liệu trong thùng chứa.

Tùy chọn chứng nhận ATEX

Eco Elevator có thể được cung cấp với chứng nhận ATEX Zone 1 và Zone 21 theo yêu cầu.

Đây là tùy chọn quan trọng đối với những nhà máy có khu vực được phân loại nguy hiểm do khí, hơi hoặc bụi dễ cháy.

Việc lựa chọn phiên bản ATEX cần dựa trên phân loại vùng nguy hiểm và cấu hình thiết bị cụ thể.

3. Bảng thông số kỹ thuật Eco Elevator IP7721R và IP7721T

Nguồn: Catalogue Eco Elevator Z.P. Arrow, trang 2. Kích thước chiều cao được đọc từ bản vẽ kỹ thuật; các kích thước khác cần đối chiếu bản vẽ khi thiết kế lắp đặt.

4. Ứng dụng của bộ nâng hạ bơm Eco Elevator

Ngành hóa chất công nghiệp

Eco Elevator hỗ trợ nâng hạ các dòng bơm piston dùng để chuyển nguyên liệu từ thùng chứa sang thiết bị sản xuất.

Các ứng dụng tiềm năng gồm cấp liệu cho quá trình sản xuất keo công nghiệp, silicone, nhựa polymer, chất kết dính và các hỗn hợp hóa chất có độ nhớt cao, khi sử dụng cùng loại bơm và cấu hình phù hợp.

Ngành mỹ phẩm

Thiết bị có thể được tích hợp với bơm piston chuyên dụng trong các dây chuyền sản xuất kem dưỡng, gel, sữa tắm, dầu gội và các sản phẩm mỹ phẩm dạng đặc.

Cơ cấu nâng hạ hỗ trợ đưa bơm vào hoặc rút bơm khỏi thùng nguyên liệu, thuận tiện cho việc thay thùng và vệ sinh thiết bị.

Ngành thực phẩm

Eco Elevator có thể sử dụng với các dòng bơm thực phẩm của Z.P. Arrow để hỗ trợ cấp liệu từ thùng chứa.

Các ứng dụng cần đánh giá theo đặc tính sản phẩm, chẳng hạn như sốt đặc, kem thực phẩm, siro hoặc nguyên liệu dạng sệt.

Ngành dược phẩm

Trong các dây chuyền sản xuất dược phẩm, thiết bị hỗ trợ nâng hạ bơm để chuyển nguyên liệu dạng lỏng hoặc dạng sệt.

Cấu hình bơm, vật liệu tiếp xúc sản phẩm và yêu cầu vệ sinh phải được lựa chọn phù hợp với quy trình sản xuất cụ thể.

5. Lợi ích khi sử dụng Eco Elevator trong nhà máy

Việc sử dụng bộ nâng hạ bơm khí nén Eco Elevator mang lại nhiều lợi ích trong quá trình vận hành hệ thống cấp liệu:

• Giảm thao tác thủ công: Không cần nâng hạ bơm piston bằng sức người trong quá trình thay thùng.

• Tăng tính linh hoạt: Phiên bản IP7721R cho phép di chuyển bơm giữa các vị trí làm việc.

• Điều chỉnh chính xác: Hỗ trợ đưa bơm xuống đáy thùng chứa mà không cần điều chỉnh thủ công.

• Thuận tiện vệ sinh: Bề mặt inox satin nhẵn, dễ làm sạch.

• Tương thích nhiều loại bơm: Có bộ gá lắp phù hợp với từng dòng bơm piston Z.P. Arrow.

• Hỗ trợ an toàn vận hành: Kết cấu chắc chắn, hạn chế thao tác nâng thiết bị nặng bằng tay.

6. So sánh Eco Elevator IP7721R và IP7721T

Nên chọn IP7721R khi nhà máy cần di chuyển bộ bơm giữa nhiều thùng chứa hoặc nhiều vị trí cấp liệu.

Nên chọn IP7721T khi cần bố trí một hệ thống cấp liệu cố định, hạn chế di chuyển thiết bị.

7. Hướng dẫn lựa chọn bộ nâng hạ Eco Elevator

Khi lựa chọn thiết bị, doanh nghiệp cần xem xét loại bơm piston đang sử dụng, kích thước thùng chứa, không gian lắp đặt và phương án vận hành.

Đối với hệ thống cần di chuyển, nên ưu tiên IP7721R. Với các dây chuyền có vị trí cấp liệu cố định, IP7721T là phương án đáng cân nhắc.

Ngoài ra, cần xác nhận bộ gá lắp tương thích với model bơm, nguồn khí nén phù hợp và yêu cầu chứng nhận ATEX nếu thiết bị được sử dụng trong khu vực nguy hiểm.

8. Câu hỏi thường gặp về Eco Elevator Z.P. Arrow

Eco Elevator có phải là máy bơm chất lỏng không?

Không. Eco Elevator là thiết bị nâng hạ và điều chỉnh vị trí bơm piston khí nén. Chức năng bơm và chuyển chất lỏng được thực hiện bởi bơm piston lắp trên thiết bị.

Eco Elevator có sử dụng điện không?

Theo catalogue, cơ cấu nâng hạ của Eco Elevator vận hành bằng khí nén. Tài liệu không nêu yêu cầu nguồn điện cho cơ cấu nâng hạ.

IP7721R và IP7721T khác nhau như thế nào?

IP7721R là phiên bản di động có bánh xe, trọng lượng 72 kg. IP7721T là phiên bản cố định trên sàn, trọng lượng 50 kg. Cả hai đều có hành trình nâng hạ 1.000 mm.

Eco Elevator có thể sử dụng với bơm piston Z.P. Arrow nào?

Nhà sản xuất cho biết thiết bị tương thích với toàn bộ dải bơm piston khí nén Z.P. Arrow, thông qua các bộ gá lắp tương ứng với từng loại bơm.

Eco Elevator có chứng nhận ATEX không?

Có thể đặt phiên bản với chứng nhận ATEX Zone 1 và Zone 21 theo yêu cầu. Khách hàng cần xác nhận tùy chọn này trước khi đặt hàng.

9. Liên hệ tư vấn và báo giá Eco Elevator Z.P. Arrow Italy

Eco Elevator IP7721R và IP7721T là giải pháp nâng hạ bơm piston khí nén dành cho các hệ thống cấp liệu công nghiệp, đặc biệt phù hợp với những nhà máy thường xuyên sử dụng bơm hút nguyên liệu từ thùng phuy.

Để lựa chọn cấu hình phù hợp, khách hàng nên cung cấp model bơm, kích thước thùng chứa, đặc tính nguyên liệu và yêu cầu lắp đặt.

Liên hệ để được tư vấn kỹ thuật, lựa chọn model và nhận báo giá bộ nâng hạ bơm khí nén Eco Elevator Z.P. Arrow Italy.
