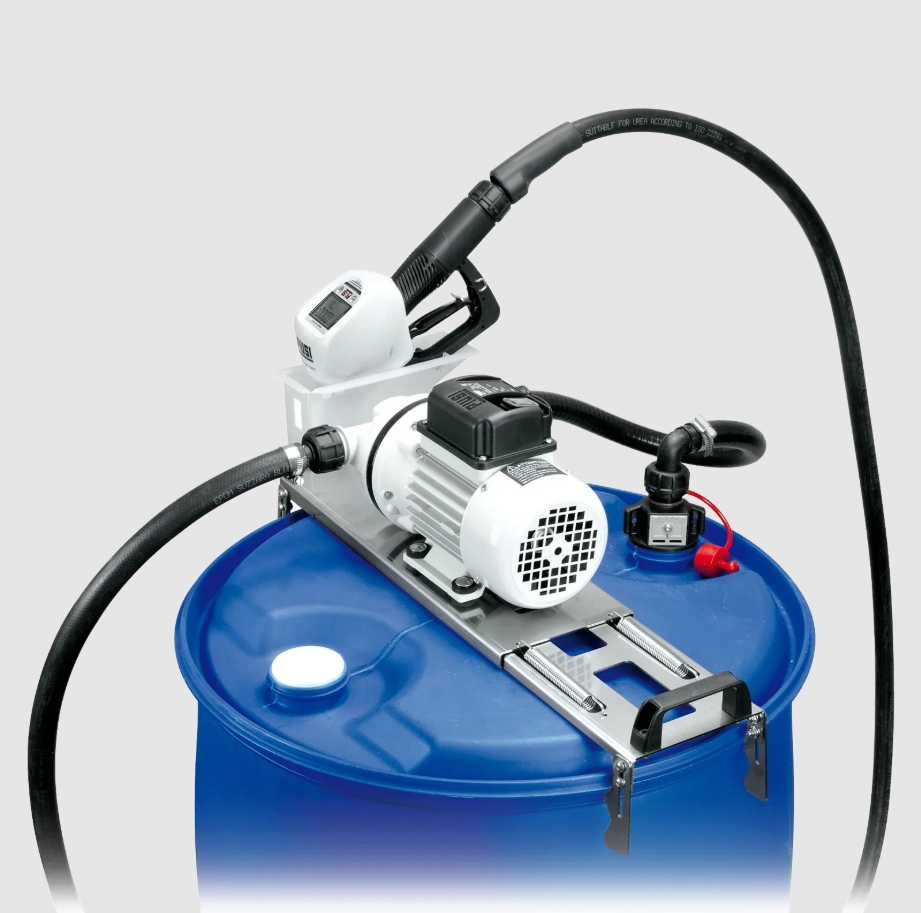

PIUSI SUZZARABLUE DRUM – Bộ bơm AdBlue cho thùng phuy 200L

PIUSI SUZZARABLUE DRUM là bộ cấp AdBlue® chuyên dụng được thiết kế để lắp trực tiếp trên thùng phuy 200 lít, giúp doanh nghiệp tạo một điểm cấp AdBlue gọn gàng mà không cần đầu tư trạm cố định.

Sản phẩm sử dụng bơm SUZZARABLUE AC, nguồn điện 230V/50Hz, lưu lượng 32 L/phút, công suất 400W và duty cycle 20 phút.

Giá đỡ có khả năng điều chỉnh giúp bộ bơm dễ lắp lên nhiều loại barrel/drum, phù hợp với nhà máy, kho, garage, công trường, đội xe vận tải và các đơn vị sử dụng AdBlue theo thùng phuy.

Đặc điểm nổi bật

• Thương hiệu PIUSI – Italy

• Dòng sản phẩm SUZZARABLUE DRUM

• Thiết kế cho thùng phuy 200 L

• Giá đỡ điều chỉnh

• Dễ lắp đặt

• Bơm SUZZARABLUE AC

• Lưu lượng 32 L/phút

• Nguồn điện 230V / 50Hz

• Công suất 400W

• Dòng điện tối đa 1,95A

• Duty cycle 20 phút

• AF2 Connector

• Suction Pipe

• Delivery Hose 6 m

• Đường kính hose 3/4"

• Công tắc ON/OFF

• Có 3 cấu hình súng:

  • Manual Nozzle

  • SB325_X

  • SB325_X Meter

Thông số kỹ thuật chung

Ba phiên bản SUZZARABLUE DRUM

PIUSI cung cấp ba mã với khác biệt chủ yếu nằm ở cấu hình súng và khả năng đo.

Cả ba phiên bản đều sử dụng:

• 230V / 50Hz

• 400W

• 1,95A max.

• AF2 connector

• Ống 6 m x 3/4"

• ON/OFF switch

F0020135E – phiên bản súng thủ công

Đây là cấu hình cơ bản nhất.

Thông số chính:

• Code: F0020135E

• Pump: SUZZARABLUE AC

• Flow Rate: 32 L/min

• Nozzle: Manual

• Meter: Không

• Connector: AF2

• Hose: 6 m x 3/4"

• Switch: Có

Phiên bản này phù hợp khi doanh nghiệp chỉ cần một bộ bơm đơn giản để chuyển AdBlue từ thùng phuy sang phương tiện.

F00201D5C – phiên bản SB325_X

Phiên bản này nâng cấp sang súng tự động:

SB325_X

Ưu điểm của cấu hình này là thao tác cấp phát thuận tiện hơn so với súng thủ công.

Thông số:

• Code: F00201D5C

• Flow Rate: 32 L/min

• Meter: Không

• Nozzle: SB325_X

• AF2 connector

• Hose 6 m

• 230V / 50Hz

Phù hợp cho các đơn vị thường xuyên cấp AdBlue và muốn tăng tính tiện dụng.

F00201E5C – phiên bản SB325_X Meter

Đây là cấu hình đầy đủ nhất trong datasheet.

Mã:

F00201E5C

được PIUSI mô tả với SB325_X Meter, tức súng có chức năng đo lượng cấp.

Ưu điểm:

• Cấp AdBlue

• Theo dõi lượng cấp ngay tại nozzle

• Không cần lắp meter rời trong cấu hình này

• Thuận tiện kiểm soát từng lần cấp

Phù hợp với doanh nghiệp cần biết lượng AdBlue đã cấp nhưng chưa cần hệ thống quản lý người dùng như AGILIS hoặc B.SMART.

Lưu lượng 32 L/phút

Cả ba phiên bản đều có:

Flow Rate: 32 L/min

Đây là mức lưu lượng phù hợp cho việc cấp AdBlue từ thùng 200 L sang:

• Xe tải

• Xe đầu kéo

• Xe buýt

• Máy công trình

• Máy nông nghiệp

• Phương tiện diesel sử dụng SCR

Về lý thuyết:

• 20 L ≈ 38 giây

• 30 L ≈ 56 giây

• 50 L ≈ 1 phút 34 giây

Lưu lượng thực tế còn phụ thuộc tổn thất áp suất và điều kiện lắp đặt.

Duty Cycle 20 phút

PIUSI công bố:

Duty Cycle: 20 min

Do đó SUZZARABLUE DRUM không nên được coi là bơm chạy liên tục không giới hạn.

Khi vận hành cần tuân thủ chu kỳ làm việc theo hướng dẫn PIUSI nhằm hạn chế:

• Quá nhiệt motor

• Quá tải

• Giảm tuổi thọ bơm

Nếu nhu cầu cấp phát liên tục với tần suất rất cao, nên cân nhắc hệ thống cố định lớn hơn.

Thiết kế dành cho thùng phuy 200L

PIUSI ghi rõ:

Designed for 200 L Drum

Đây là điểm khác biệt quan trọng so với SUZZARABLUE PORTABLE KIT.

Portable Kit là bộ bơm di động có thể đặt linh hoạt.

SUZZARABLUE DRUM có giá đỡ chuyên dụng để cố định bơm lên thùng phuy.

Điều này giúp tạo thành một bộ cấp phát:

• Gọn

• Ổn định

• Dễ thao tác

• Không cần đặt pump dưới sàn

Giá đỡ điều chỉnh

PIUSI mô tả sản phẩm có:

Adjustable bracket

cho phép dễ dàng lắp trên nhiều loại barrel.

Giá đỡ giúp:

• Cố định pump

• Giữ hệ thống gọn

• Hạn chế bơm bị dịch chuyển

• Thuận tiện thao tác với hose

• Dễ tháo khi thay drum

AF2 Connector

Cả ba cấu hình đều sử dụng:

AF2 Connector

AF2 là đầu nối được PIUSI sử dụng trong hệ thống hút AdBlue từ drum.

Bộ còn đi kèm:

• Suction Pipe

• AF2 Connector

giúp tạo đường hút từ bên trong thùng tới SUZZARABLUE pump.

Suction Pipe

Ống hút được đưa xuống thùng để lấy AdBlue.

Khi lắp cần đảm bảo:

• Ống sạch

• Không từng dùng với diesel/dầu

• Không bị nhiễm tạp chất

• Đầu hút đúng vị trí

• Connector được khóa chắc chắn

AdBlue rất nhạy với nhiễm bẩn, vì vậy toàn bộ phần tiếp xúc với dung dịch cần được giữ sạch.

Ống cấp dài 6m

PIUSI trang bị:

Delivery Hose: 6 m x 3/4"

Ống dài 6 m giúp xe không nhất thiết phải đỗ sát thùng phuy.

Phù hợp khi drum được bố trí:

• Trong góc kho

• Gần tường

• Trong khu vực bảo trì

• Bên cạnh depot

• Tại công trường

Công tắc ON/OFF

Cả ba mã đều được bảng Technical Data xác nhận:

ON/OFF SWITCH: YES

Người vận hành chủ động bật và tắt bơm tại bộ SUZZARABLUE DRUM.

Bộ tiêu chuẩn gồm những gì?

Theo phần IN THE BOX, bộ hệ thống gồm:

• SUZZARABLUE DRUM Unit

• AF2 Connector

• Suction Pipe

• Delivery Hose

• Instruction Manual

Ngoài ra, cấu hình nozzle phụ thuộc mã đặt hàng.

PIUSI ghi SB325_X / SB325_X Meter Nozzle – On Request, vì vậy không nên mặc định mọi bộ SUZZARABLUE DRUM đều có SB325_X.

Biểu đồ đặc tính SUZZARABLUE AC

Trang 2 có biểu đồ quan hệ:

Flow Rate – Total Pressure

của SUZZARABLUE AC.

Đường đặc tính cho thấy khi áp suất hệ thống tăng, lưu lượng giảm dần và giảm mạnh khi tới vùng áp suất cao.

Do đó 32 L/phút là lưu lượng danh định trong điều kiện phù hợp.

Lưu lượng thực tế có thể giảm nếu:

• Đường hút dài

• Đường ống nhiều co

• Chênh cao lớn

• Connector bị cản

• Đường hút không kín

SUZZARABLUE DRUM và PORTABLE KIT khác nhau thế nào?

SUZZARABLUE DRUM

• Chuyên cho drum 200 L

• Có adjustable bracket

• 230V AC

• 32 L/min

• Có lựa chọn Manual / SB325_X / SB325_X Meter

• Thiết kế bán cố định trên thùng

SUZZARABLUE PORTABLE KIT

• Thiết kế di động

• Có 12V và 230V

• 32–35 L/min tùy bản

• Súng manual

• Không có giá đỡ drum chuyên dụng

Nếu người dùng luôn cấp từ thùng phuy 200L, DRUM tiện hơn.

Nếu cần di chuyển giữa nhiều bồn/thùng, PORTABLE KIT linh hoạt hơn.

SUZZARABLUE DRUM và CUBE AdBlue AGILIS

SUZZARABLUE DRUM

• Bơm và cấp phát cơ bản

• Không quản lý user

• Không lưu transaction

• Không cần phần mềm

• Giá trị đầu tư đơn giản hơn

CUBE AdBlue AGILIS

• Quản lý tối đa 250 users

• Có hệ sinh thái SSM AGILIS

• SB325_X

• Trạm compact

• Phù hợp doanh nghiệp cần quản lý dữ liệu

Do đó SUZZARABLUE DRUM phù hợp với nhu cầu transfer/dispensing, còn AGILIS phù hợp hơn với dispensing + management.

Ứng dụng tại nhà máy

Nhà máy sử dụng AdBlue theo thùng 200 L có thể đặt SUZZARABLUE DRUM tại:

• Bãi xe

• Khu bảo trì

• Depot

• Kho vật tư

Bộ bơm giúp hạn chế thao tác rót bằng can.

Ứng dụng cho logistics

Đội xe có quy mô nhỏ và vừa có thể sử dụng thùng phuy AdBlue 200 L kết hợp SUZZARABLUE DRUM để tạo điểm cấp nội bộ.

Phù hợp khi:

• Chưa cần bồn AdBlue lớn

• Chưa cần hệ thống quản lý cloud

• Lượng sử dụng vừa phải

• Muốn thao tác chuyên nghiệp hơn bơm tay

Ứng dụng công trường

Sản phẩm cũng phù hợp khi AdBlue được cung cấp bằng drum tới:

• Công trường

• Mỏ

• Khu bảo dưỡng máy

• Bãi thiết bị

Cần có nguồn 230V/50Hz để vận hành.

Sử dụng đúng cho AdBlue®

SUZZARABLUE DRUM được thiết kế cho AdBlue.

Không nên sử dụng bộ đã tiếp xúc với:

• Diesel

• Dầu nhớt

• Gasoline

• Dung môi

để bơm AdBlue sau đó.

Nhiễm chéo có thể ảnh hưởng đến chất lượng dung dịch và hệ thống SCR.

Không phải hệ thống quản lý nhiên liệu

SUZZARABLUE DRUM không có:

• Quản lý user

• PIN

• Cloud

• Transaction history

• Virtual tank

Nếu khách hàng cần các tính năng này nên chuyển sang:

• CUBE AdBlue AGILIS

• SELF SERVICE AdBlue AGILIS

• CUBE AdBlue B.SMART

• SELF SERVICE B.SMART AdBlue

Chọn cấu hình nào?

F0020135E

Phù hợp khi:

• Ưu tiên đơn giản

• Không cần meter

• Chấp nhận súng manual

F00201D5C

Phù hợp khi:

• Muốn súng SB325_X

• Không cần hiển thị lượng cấp tại nozzle

F00201E5C

Phù hợp khi:

• Muốn SB325_X

• Cần đo lượng ngay trên súng

• Chưa cần hệ thống quản lý user nâng cao

PIUSI SUZZARABLUE DRUM – giải pháp cấp AdBlue trực tiếp từ thùng 200L

Với thiết kế chuyên dụng cho thùng phuy 200 L, giá đỡ điều chỉnh, bơm SUZZARABLUE AC, lưu lượng 32 L/phút, hose 6 m và ba lựa chọn nozzle, SUZZARABLUE DRUM là giải pháp phù hợp cho doanh nghiệp muốn xây dựng điểm cấp AdBlue đơn giản, gọn và chuyên nghiệp ngay trên drum.

Ba cấu hình giúp doanh nghiệp lựa chọn từ súng thủ công tới SB325_X hoặc SB325_X Meter, tùy mức độ kiểm soát cần thiết.
