Bình Giảm Xung Khí Nén SPACE PULSE – Pulsation Dampener - PCHEM Italy

Giới thiệu sản phẩm

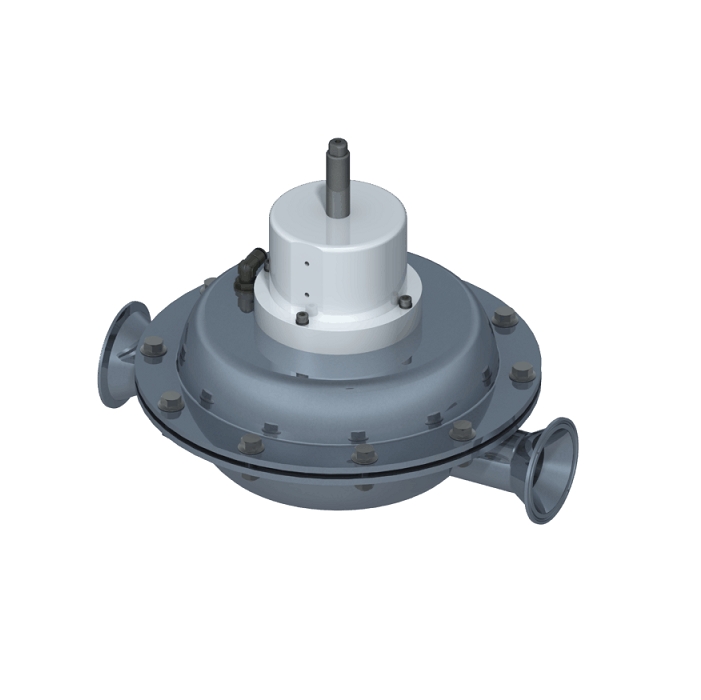

SPACE PULSE là bình giảm xung (pulsation dampener) điều khiển bằng khí nén, sử dụng màng ngăn (diaphragm) để ổn định áp suất và triệt tiêu dao động dòng chảy do các loại bơm hoạt động gián đoạn như bơm màng, bơm piston, bơm định lượng gây ra.

Thiết bị được thiết kế lắp đặt inline trực tiếp trên đường ống, cho dòng chảy thẳng, giúp:

• Giảm xung áp

• Giảm rung động hệ thống

• Hạn chế hiện tượng water hammer (búa nước)

• Bảo vệ bơm, van, đồng hồ đo và đường ống

SPACE PULSE phù hợp cho các hệ thống công nghiệp yêu cầu vận hành ổn định, an toàn và độ chính xác cao.

Ưu điểm nổi bật của SPACE PULSE

• ✅ Giảm xung áp hiệu quả cho bơm màng, bơm piston

• ✅ Giảm rung – giảm ồn cho toàn bộ hệ thống

• ✅ Ngăn hiện tượng búa nước (water hammer)

• ✅ Lắp đặt inline – dòng chảy thẳng, không cản trở lưu lượng

• ✅ Thiết kế bền bỉ, dễ bảo trì

• ✅ Sẵn sàng tích hợp điều khiển điện tử

• ✅ Vật liệu inox AISI 316 electropolished – chuẩn công nghiệp & thực phẩm

Nguyên lý hoạt động

SPACE PULSE hoạt động dựa trên sự nén – giãn của lớp khí nén phía trên màng PTFE:

• Khi áp suất dòng chất lỏng tăng đột ngột → màng bị nén → hấp thụ xung

• Khi áp suất giảm → khí giãn ra → bù lưu lượng

• Kết quả: dòng chảy ổn định – áp suất đều – hệ thống êm

Thiết kế màng ngăn giúp thiết bị:

• Không tiếp xúc trực tiếp khí – chất lỏng

• Phản hồi nhanh

• Hoạt động ổn định trong thời gian dài

Thông số kỹ thuật SPACE PULSE

Thông số vận hành

• Áp suất chất lỏng tối đa: 7 bar

• Áp suất khí nén tối đa: 7 bar

• Hành trình màng: 45 mm

Dung tích

• Dung tích chất lỏng tối đa: 3,8 lít

• Dung tích chất lỏng tối thiểu: 2,3 lít

• Dung tích khí tối đa: 2,7 lít

• Dung tích khí tối thiểu: 1,2 lít

Nhiệt độ làm việc

• Nhiệt độ môi trường: 0 – 60°C

• Nhiệt độ chất lỏng: 0 – 60°C

Kết nối & kích thước

• Kết nối chất lỏng: Triclamp 3” (Space Pulse 3P)

• Cổng khí nén: 3/8” – ống Ø10 mm

• Trọng lượng: 16 kg

Vật liệu cấu tạo (phần tiếp xúc lưu chất)

• Thân bình: Inox AISI 316 electropolished

• Màng ngăn: PTFE

👉 Phù hợp cho:

• Hóa chất

• Thực phẩm

• Dược phẩm

• Nước công nghiệp

• Chất lỏng ăn mòn nhẹ

Ứng dụng tiêu biểu

• Hệ thống bơm màng khí nén (AODD)

• Hệ thống bơm piston, bơm định lượng

• Dây chuyền hóa chất – dược phẩm – thực phẩm

• Bảo vệ van, đồng hồ đo lưu lượng, cảm biến áp suất

• Hệ thống yêu cầu áp suất ổn định – giảm rung

Ghi chú kỹ thuật

• Thông số kỹ thuật có thể thay đổi mà không cần báo trước

• Nên hiệu chỉnh áp suất khí nén phù hợp với áp suất làm việc của hệ thống để đạt hiệu quả giảm xung tối ưu
